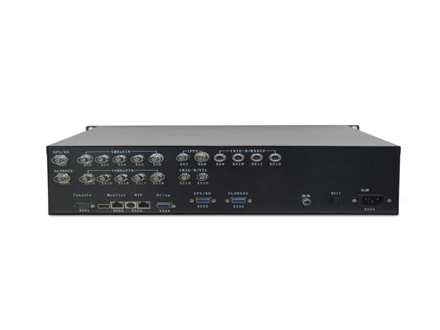

HJ220-GGBO GPSGLONASS北斗恒溫晶振同步時鐘接收GPS、GLONASS、北斗衛星時間同步信號，采用***的時間頻率測控技術，將高穩定度低相噪雙槽恒溫晶振鎖定將GPS、GLONASS、北斗衛星上，對晶體振蕩器的輸出頻率進行精密測量與校準，準確度優于1E-12，不用進行校準就能始終提供高精度的頻率信號。相當于一臺高性能的銣原子鐘，卻同時具有十分優良的短期穩定性和超低的相位噪聲。
HJ220-GGBO溯源同步到GPSGLONASS北斗衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準。GPSGLONASS北斗馴服晶振輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS、GLONASS、北斗秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號。廣泛應用于通信、計量與校準、數字廣播、天文觀測等領域。
HJ220-GGBO具有智能狀態切換功能，能夠智能判別GPS、GLONASS和北斗接收系統的穩定性，并提供多種時間基準配置方法，可以設置GPS、GLONASS或北斗任一參考源為主用參考源，其他為備用參考源，當主用參考源不穩定或不可用時，能夠自動循環切換到其他備用系統上；如果主備系統都被干擾不可用時，HJ220-GGBOR能夠自動切換到保持模式，根據歷史工作性能參數馴服恒溫晶振，繼續提供高可靠性的時間和頻率基準信息輸出。如果參考源恢復正常，系統會按級別自動切換到正常的參考源系統。
主要特點：
日平均頻率準確度優于1E-12P
高可靠性、高冗余度：GPS、GLONASS、北斗衛星冗余組合授時
馴服、保持自動切換，支持網絡控制定時馴服
支持網絡監控，支持SNMP、MIBII協議網管功能
滿足NTP網絡授時需求
超高穩定度、低相噪頻率信號輸出
技術參數：
| 輸出信號： | 10MHz 5路，輸出幅度： 12dBm±1dB 準 確 度：≤1E-12（開機48小時以后，GPS鎖定狀態24小時平均準確度） 保持精度：≤1E-10（斷開GPS且溫度變化小于5℃，24小時內平均準確度） 開機特性： 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩定度： 20ms <1E-11 100ms <5E-12 1s <2E-12 10s <2E-12 100s <2E-12 相位噪聲： ≤ -95dBc/Hz @1Hz ≤ -125Bc/Hz @10Hz ≤-130dBc/Hz @100Hz ≤-150dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失 真： 諧 波：≤-50dBc 非諧波：≤-100dBc 5MHz，5路，與10MHz同源 1PPS 2路，BNC，TTL電平，50Ω 時間同步精度：優于50ns（GPS鎖定24小時后，與同類設備對比時差） 上升沿： <10ns 抖動： <1ns IRIG-B DC碼 2路，TTL 電平，BNC IRIG-B DC碼 4路，RS-422A電平，XS8三芯航插 串行接口，GPS狀態，系統信息 GPS北斗原始數據接口，1路，DB-9，9600-N-8-1 GLONASS原始數據接口，1路，DB-9，9600-N-8-1 網絡接口 NTP網絡對時接口：1路，RJ45 網絡監控接口：1路，RJ45，支持SNMP，查詢令等協議 |
| 顯示： | 指示燈：電源、GPS、北斗、GLONASS、晶振、保持、故障 液晶屏顯示：年月日時分秒和北斗GPSGLONASS工作狀態 鍵盤：設置本控、站控、坐標信息 |
| GPS接收機： | 12并行通道GPS接收機 接收L1,C/A碼信號-1575.42MHz 定時精度：優于50ns 捕獲時間：小于2分鐘 |
| GLONASS接收機： | 16通道GLONASS接收機 1598--1609 MHz 定時精度：優于50ns |
| 北斗接收機: | 同時處理雙通道6個波束數據 1pps時鐘鎖定時間：<5分鐘 單向授時精度 (1PPS)：<100ns |
| 物理及環境參數： | 尺寸： 3U機箱447×89×300mm 重量： <6Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 80W |
配置清單：
主機 1臺
30米電纜高靈敏度授時天線 2個
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件:
Opt-長、短波授時系統
Opt-10M超高穩晶振
Opt-100M超高穩晶振
10MHz 100MHz
